区分贴片电容正负极的小技巧
        本文介绍区分区分贴片电容正负极的小技巧，字数约500字，阅读完需5分钟。

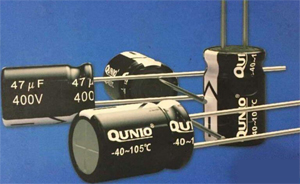

       贴片铝电解电容的正负极区分和测量电容上面有标志的黑块为负极。在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正，短脚为负。
       当我们不知道电容的正负极时，可以用万用表来测量。电容两极之间的介质并不是绝对的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在1000兆欧以上。

        电容两极之间的电阻叫做绝缘电阻或漏电电阻。只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时， 电解电容的漏电流才小（漏电阻大）。反之，则电解电容的漏电流增加（漏电阻减小）。
这样，我们先假定某极为“+”极，万用表选用R*100或R*1K挡， 然后将假定的“+”极与万用表的黑表笔相接，另一电极与万用表的红表笔相接，记下表针停止的刻度（表针靠左阻值大），对于数字万用表来说可以直接读出读数。
         然后将电容放电（两根引线碰一下），然后两只表笔对调，重新进行测量。两次测量中，表针最后停留的位置靠左（或阻值大）的那次，黑表笔接的就是电解电容的正极。
