固定电感器的简介应用
本文主要介绍了固定电感器，本文字数约712字，阅读完全文需7分钟。

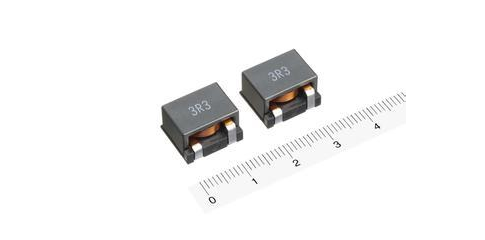

固定电感器是一种常用电感器件，它广泛用于各类电子设备滤波、振荡、延迟及陷波等电子回路中。
固定电感器是电感器按结构的一个分类，固定电感器是一种常用电感器件。电感器按其结构的不同可分为线绕式电感器和非线绕式电感器(多层片状、印刷电感等)，还可分为固定式电感器和可调式电感器。
固定电感器实际上就是固定线圈，它可以是单层线圈、多层线圈、蜂房式线圈以及具有磁心的线圈等。固定电感器为了减小体积，往往根据电感量和最大直流工作电流的大小，选用相应直径的导线在磁心上绕制，然后装入塑料外壳，用环氧树脂封装而成。

固定电感器通常是用漆包线在磁心上直接绕制而成，主要用在滤波、振荡、陷波、延迟等电路中，它有密封式和非密封式两种封装形式，两种形式又都有立式和卧式两种外形结构。
1.立式密封固定电感器;立式密封固定电感器采用同向型引脚，国产电感量范围为0.1~2200μH(直标在外壳上)，额定工作电流为 0.05~1.6A，误差范围为±5%~±10%，进口的电感量，电流量范围更大，误差则更小。进口有TDK系列色码电感器，其电感量用色点标在电感器表面。
2.卧式密封固定电感器;卧式密封固定电感器采用轴向型引脚，国产有LG1、LGA、LGX等系列。
LG1系列固定电感器的电感量范围为0.1~22000μH(直标在外壳上)，额定工作电流为0.05~1.6A，误差范围为±5%~±10%。
LGA系列固定电感器采用超小型结构，外形与1/2W色环电阻器相似，其电感量范围为0.22~100μH(用色环标在外壳上)，额定电流为0.09~0.4A。
LGX系列固定电感器也为小型封装结构，其电感量范围为0.1~10000μH，额客电流分为50mA、150mA、[1]300mA和1.6A四种规格。
作用
固定器等组成谐振电路。
构成
固定电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
应用
固定电感器广泛使用在网路、电信、电脑、交流电源和周边设备上。
