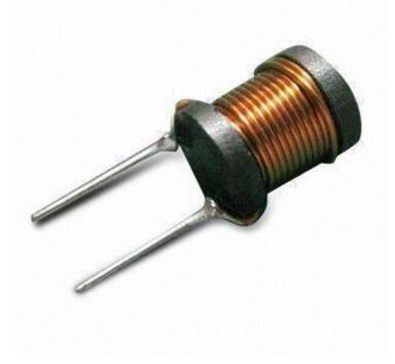

电感，在电路中起到陷波、滤波、延迟、振荡、信号筛选、干扰抑 制、噪声过滤、稳定电流等等的作用，还常和电容组合成LC滤波电路。电感器功能的多样化跟其本身的结构息息相关，下面我们来将它的结构分 解并分析一下。

①绕组，是电感基本的组成部分，它可以是多层的线圈也可以是单层的线圈，可以是密集绕制的也可以是线圈间间隔一定距离来绕制的，绕线的形状也可以多种多样。

②骨架，即绕制线圈时所用的支架。其材料可以是陶瓷、胶木、塑料，可以根据实际需要制造出不同的外形，有的小型的电感结构上未使用骨架，而大型的多数是先将线圈绕制在骨架上，在其内部插入磁芯，以此来提高感量。

③铁心，外形上多数为E字型，材料可以是坡莫合金、硅钢片等。

④磁棒/磁心，外形上可以是有E字形、工字形、帽形、柱形等等多种多样，材料可以是锰锌铁氧体或是镍锌铁氧体等等。

⑤封装材料，部分电感在绕制完成后，需要在外层用如环氧树脂或是塑料材质封装起来，来达到磁芯和线圈的密封效果。

⑥屏 蔽罩，为了规避电路中各元件间的相互干扰，会给电感加上金属屏 蔽罩，虽然这样维持了正常工作，但线圈损耗会增 加，降低了Q值。
